IC可靠性驗證硬件及平台的選用?
可靠性試驗普遍應用在IC驗證(NPI)手法上,其中HTOL (High Temperature Operating Life Test)及THB (Temperature & Humidity Bias Life Test) or HAST (Highly –Accelerated Temperature & Humidity Stress Test)在NPI驗證幾乎是必要執行項目,所以驗證所需的硬件需求衍生而來。伴隨著IC設計越來越複雜及先進製程的加入,以及IC封裝多元化及高功耗需求的增加下, 對硬件架構及驗證平台選用越發重要。
硬件架構 :

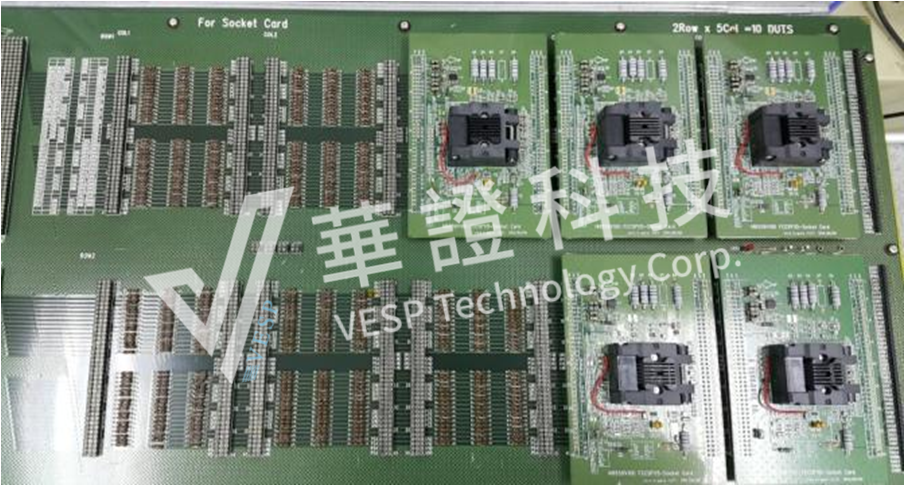

公板 :
優點 : 只需製作小卡與socket(或不用socket :chip on board),製作時間短,成本較低。
缺點 : 需預約公板數量及使用時數管控 ; 低density及信號質量較難優化(因為經子母板轉接), 仿真僅限小卡,佔設備產能多, 相對測試費用高。

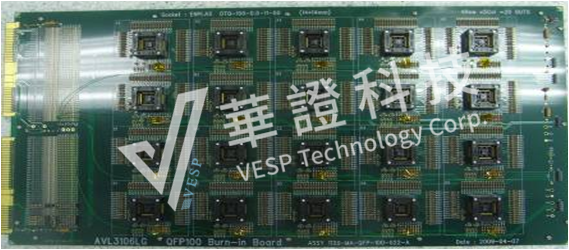

專板 :
優點 : 全新硬件,使用壽命保證;density 最大化(板數最少化),所佔設備產能少,相對測試費用低;信號仿真最佳化
缺點 : 硬件製作時間較長,費用較高。
驗證平台(獨立或非獨立溫控)選用 :

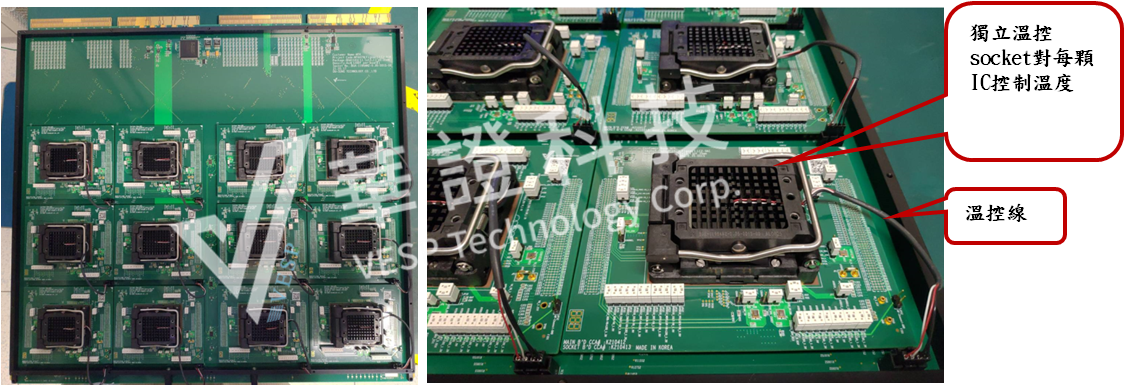

獨立溫控(ITC : Individual Temperature Control) : 適合高功耗產品或熱敏感IC(散熱不及可能造成燒毀), 驗證過程中可以精準控制每顆IC的溫度及監控電流變化, 避免因IC間功耗差異造成under or over stress (burn out)問題->住套房, 可以自行決定想要的溫度

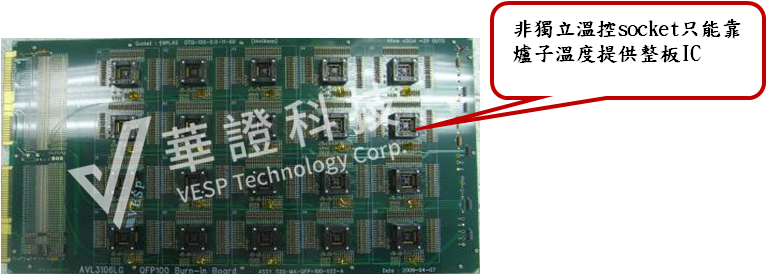

非獨立溫控(Non-ITC) : 適合低功耗產品,硬件成本及驗證費用較低->睡通舖,胖子(高功耗IC)嫌熱或瘦子(低功耗IC)怕冷。
華證提供完整的可靠性解決方案及具備豐富的案件處理經驗,可以提供客戶最有效益的硬件選擇及平台的選用,客戶可以放心將案件委託我們,在過程中華證會和客戶充分溝通,以達成客戶的期待及獲得成功的產品驗證成效。
作者:可靠性工程實驗室 Nily Chung
